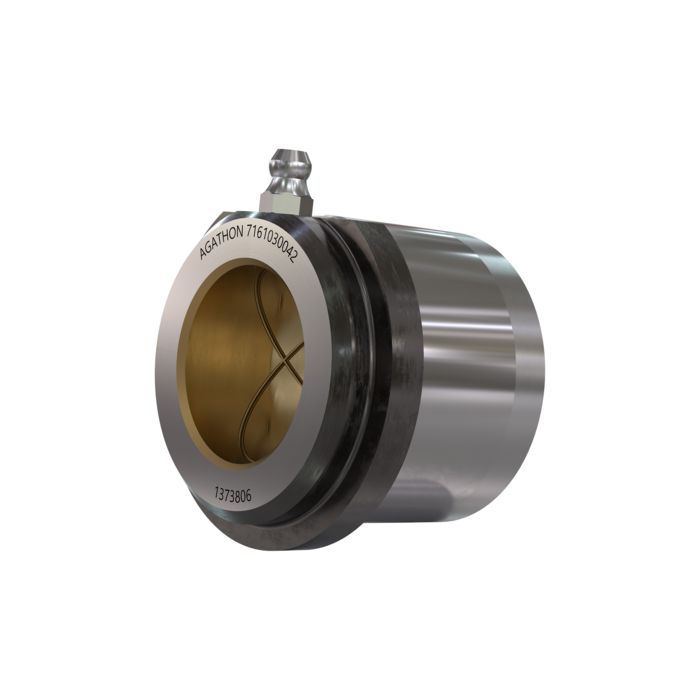

Gleitführungsbuchse mit Bund, bronzeplattiert

Norm: 716X Ø60

Gleitführungsbuchse mit Bund – Für lange Wege

Vorteile

Minimales Spiel
Kann relative Hohe Radiale Belastungen aufgenommen werden
Für lange axiale Bewegung
Mit Schmiernippel

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Technische Daten

Lieferumfang: 3 Stk. Haltestück inkl. Zylinderschraube M6 x 16 und Schmiernippel Werkstoff: 100Cr6 (1.3505), gehärtet 62-64 HRC

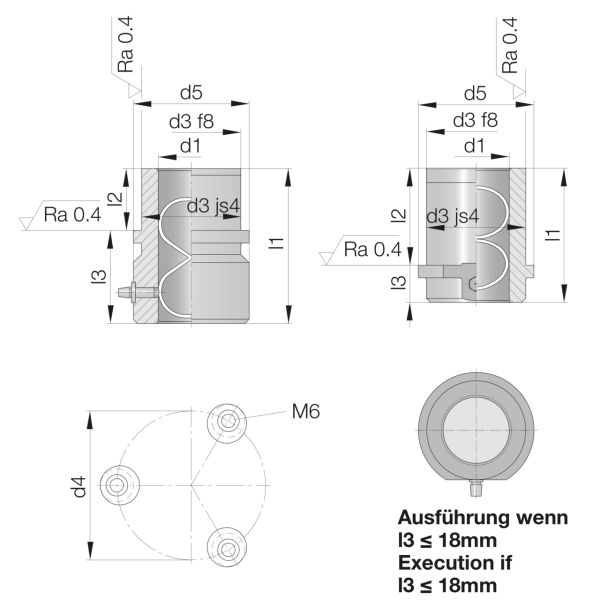

Technische Daten

d1 =

Buchsen Innendurchmesser

d3 =

Buchsen Aussendurchmesser für Passung js4/H5/JS4

d4 =

Teilkreis für mitgelieferte Haltestücke

d5 =

Aussendurchmesser Bund

l1 =

Gesamtlänge der Gleitführungsbuchse

l2 =

Länge des Durchmessers d3

l3 =

Restlänge

3D/CAD Daten

More Information

More Information
Anwendungsart 1	Führen

Verfügbare Dimensionen

Grouped product items
Artikelnummer	Verfügbarkeit	d1 (mm)	d3 (mm)	d4 (mm)	d5 (mm)	l1 (mm)	l2 (mm)	l3
Artikelnummer: 7161.060.080 STZ	Verfügbarkeit	d1 (mm) 60	d3 (mm) 85	d4 (mm) 111	d5 (mm) 95	l1 (mm) 80	l2 (mm) 60	l3 20
Artikelnummer: 7161.060.150 STZ	Verfügbarkeit	d1 (mm) 60	d3 (mm) 85	d4 (mm) 111	d5 (mm) 95	l1 (mm) 150	l2 (mm) 60	l3 90
Artikelnummer: 7164.060.116 STZ	Verfügbarkeit	d1 (mm) 60	d3 (mm) 85	d4 (mm) 111	d5 (mm) 95	l1 (mm) 116	l2 (mm) 47	l3 69

Anmelden und Anfrage erstellen

Falls Ihre gewünschten Dimensionen in dieser Liste nicht vorhanden sind, wählen Sie die am ehesten passende und vermerken Sie Ihre Spezifikationen in der Anfrage.
